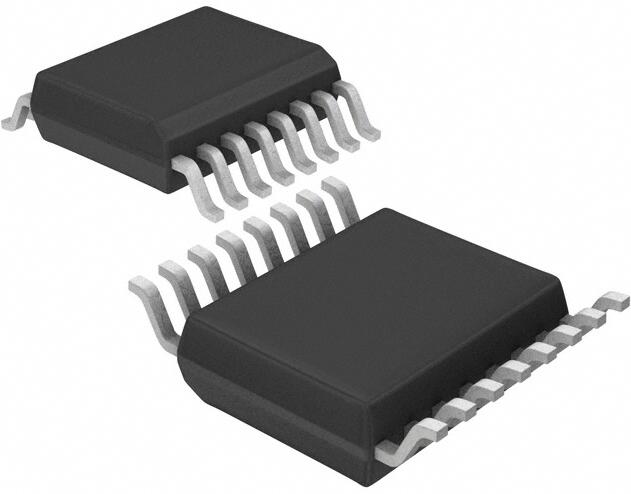

数字电容传感芯片 - MC11S

产品介绍

MC11S、MC11T 是高集成度双通道电容型传感芯片，芯片直接与被测物附近的差分电容极板相连，通过谐振激励并解算测量微小电容的变化。激励频率在 0.1~20MHz 范围内可配置，其频率测量输出为 16bit 数字信号，对应的电容感知最高分辨率为 1fF。芯片采用全数字化设计，功能配置及数据读写支持较高 1MHz 的 I2C 通信速率。此外，芯片还集成了温度传感电路，可用于进行温度补偿及其他温度传感场景。

电容式传感通过和检测电极的配合实现对不同物质的介电检测，是一种低功耗、低成本且分辨率高的非接触式检测技术。相比于传统 RC 振荡类触控电容结构，MC11S、MC11T 工作稳定、电路简单，仅需一个参考电容，可配置的工作频率，适用于多种应用场景。芯片的频率计算通过内部数字信号处理单元全数字化输出，多种工作模式可灵活配置。

和国内外同类产品相比，MC11S、MC11T 具有低成本的外围电路、更宽的电容激励频率，更宽的工作电压范围，更灵活的参考频率及工作模式配置。芯片兼具温度传感信号用于温度补偿，独立的双通道测量电路可以相互补偿参考，也可配置自动报警逻辑。小尺寸、低成本的芯片可广泛用于液位测量、触控、水浸传感等检测场景。

一、数字电容传感芯片 - MC11S的特性：

电容测量范围：2~1000pF
温度范围：-55℃~+125℃
频率范围：0.1MHz~20MHz
电容分辨率：较高 14bit
供电电压范围：2.0V~5.5V
转换时间：1~100ms（可配置）
测量峰值电流：0.8mA（可配置）
睡眠模式电流：50nA
停机模式电流：40nA

二、数字电容传感芯片 - MC11S的应用：
