霍尔电流传感器 - AH910

产品介绍

AH910是一款高性能霍尔效应电流传感器，可以更为有效地测量交流（AC）或者直流（DC）电流，可广泛应用于工业，消费类及通信类设备。

AH910系列内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流回路导线，当采样电流流经主电流回路时，其产生的磁场在霍尔电路上感应出相应的电信号，经过信号处理电路输出电压信号，使得产品输出严格地与被测电流值成比例。

线性霍尔电路采用先进的BCDMOS制程生产，其中包含了高灵敏度霍尔传感器、霍尔信号预放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。在无磁场的情况下，电流传感器静态输出为2.5V固定电压或50%VCC。在电源电压5V条件下，传感器静态输出可以在0.2～4.8V之间随磁场线性变化，线性度可达 0.4%。

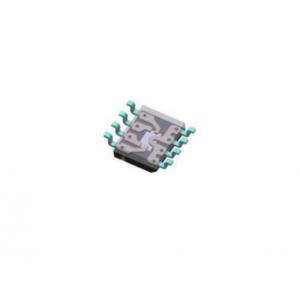

AH910内部集成的动态失调消除电路使传感器的灵敏度不受外界压力和IC封装应力的影响。AH910提供SOP8封装，工作温度范围-40～150℃，符合RoHS标准。

一、霍尔电流传感器 - AH910的特性：

工作电压：4.5V～5.5V
静态共模输出点:2.5V 或者 50%VCC
测量范围宽：5A/10A/20A/30A/40A/50A
隔离电压：2500V
高带宽：120kHz；
输出响应时间：4μs（典型值）；
工作范围内稳定度：1.5%@25℃～150℃；1%@-40℃～25℃；
低噪声模拟信号通路；
抗干扰能力强；
抗机械应力强，磁场参数不受外界压力而偏移；
ESD(HBM):5kV；
工作温度：-40℃～150℃；
通过 RoHS 认证：（EU）2015/863。

二、霍尔电流传感器 - AH910的应用：

逆变器电流检测

电机相位电流检测（电机控制）

光伏逆变器

蓄电池负载检测系统

电流互感器

开关电源

过载保护装
