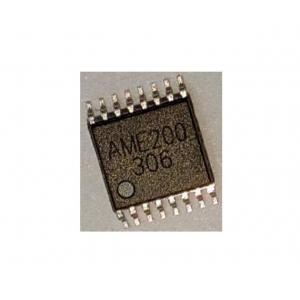

磁性旋转编码器芯片 - AME200

产品介绍

AME200是中科阿尔法推出的新一代基于先进的AMR技术和高性能、专用ASIC信号处理器基础上开发的磁编码器芯片。该芯片内部包含了两对互成45°放置的差分惠斯通电桥组成的AMR传感器元件，能够感应在芯片X-Y平面上旋转磁场分量，并随着磁场角的变化输出相位差90°两路正弦电压信号，再经后续专用电路的放大、补偿和计算后得到角度值，最后经过特定算法输出ABZ信号，或UVW、PWM、SDI信号，可根据需要进行编程选择（配置）和读取当前角度。用户可以根据需要选择输出模式和参数，订货时注明，也可通过I2C口配置。

一、磁性旋转编码器芯片 - AME200的特性：

基于先进的AMR角度传感器和高性能集成电路ASIC处理芯片
非接触式角度测量（0～360°)或增量式编码器输出
多种输出模式：ABZ、UVW、PWM、SDI（四选一）；I2C通信
ABZ输出分辨率可任意选择（256，512，1024，250，500，1000 等）
UVW输出支持1～16对极
PWM输出频率可编程
SDI输出脉冲数可编程
I2C通讯，实时读取当前角度；芯片参数可配置
TSSOP-16封装，符合RoHS认证标准

二、磁性旋转编码器芯片 - AME200的应用：
